Comprendre le fonctionnement des serrures

Une serrure ? Un cylindre ? Le pêne ? Explications.

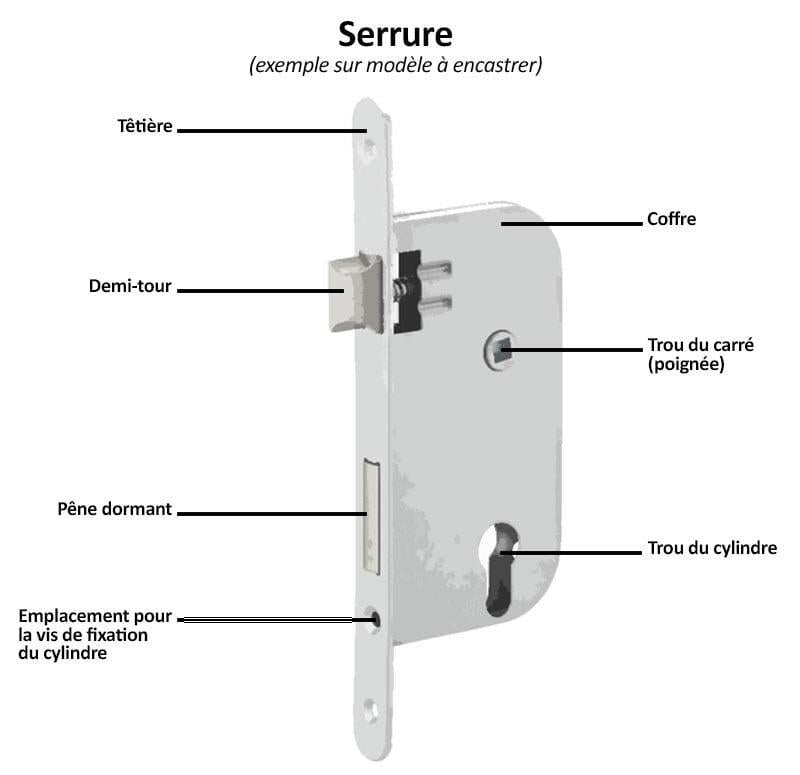

La serrure

Au sens strict, la serrure est l'organe à qui permet de verrouiller une porte

Elle est composée d'un "coffre", qui est le boîtier contenant tout le mécanisme.


La serrure peut être "encastrée" dans la porte, c'est aussi ce que les serruriers appellent une serrure à "larder". Elle peut aussi être en "applique".


L'ouverture d'une porte se fait en général par l'action sur le pêne demi-tour (souvent appelé le demi-tour). Cette action est généralement effectuée par une poignée de porte qui actionne le carré : c'est un petit barreau qui actionne le demi-tour.

Application mobile Neop pour recevoir un code par SMS

De cette façon, on peut entrer et sortir en utilisant la poignée.

Une poignée en serrurerie est aussi appelée une "béquille".


Habituellement, lorsque l'on quitte un lieu, ou lorsque l'on arrive le matin, on commence par déverrouiller la serrure à l'aide d'une clé (si vous n'êtes pas équipé d'une serrure connectée Neop notamment - découvrir les équipements)


Cette action est réalisée en insérant une clé dans le "cylindre". Le cylindre est un organe qui va reconnaître l'emprunte de la clé, et alors actionner le verrouillage/déverrouillage du "pêne dormant".

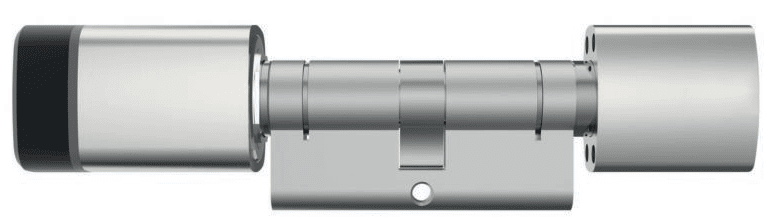

Par analogie ou par confusion, on appelle donc finalement "serrure" ou "serrure connectée" des éléments qui pilotent la serrure, et qui au sens strict ne sont pas des serrures. La plupart des "serrures connectées, notamment Neop" actionnent la serrure déjà en place.

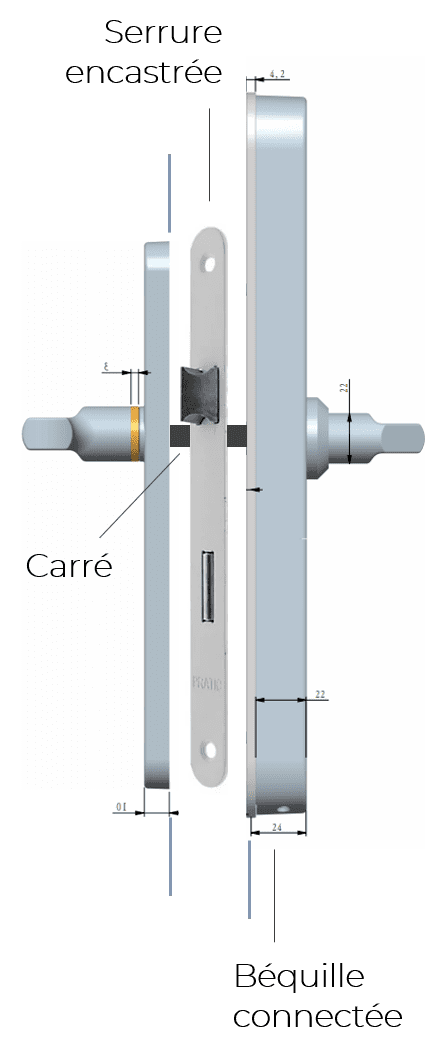

Dans le cas de l'utilisation d'une "Serrure connectée" dite béquille, la serrure débraie le carré côté extérieur, et l'embraie lorsqu'un accès valide est présenté.

Application mobile Neop pour recevoir un code par SMS

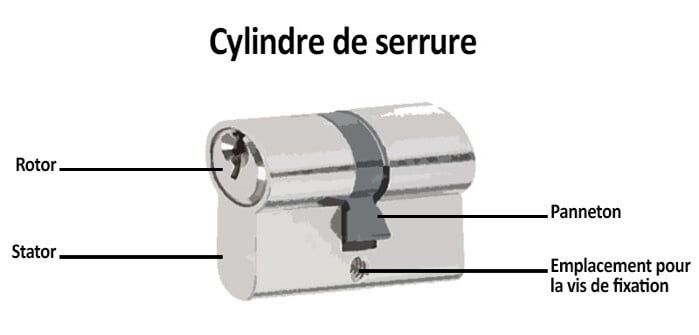

Le cylindre

Le "cylindre" correspond à la partie du mécanisme qui reconnaît l'emprunte de la clé. Il s'insère dans la serrure via le "trou du cylindre" et permet d'actionner le "pêne dormant".


Souvent, une fois la porte déverrouillée, en donnant un "demi-tour" de clé supplémentaire, on ouvre complètement la porte. On actionne alors également le pêne "demi-tour". Il est donc possible de supprimer la "poignée/béquille" de porte, et ouvrir la porte uniquement en actionnant le "cylindre".

Application mobile Neop pour recevoir un code par SMS
Application mobile Neop pour recevoir un code par SMS

Un cylindre possède des dimensions. Notamment des mesures qui se prennent par rapport à l'emplacement pour la "vis de fixation". On mesure du côté extérieur de la porte jusqu'au milieu, puis du milieu jusqu'au côté intérieur. On note alors une mesure comme suit : 30/30 ou 40/30 etc. indiquant respectivement un cylindre de longueur 30mm intérieur et 30mm extérieur, ou 40mm intérieur et 30mm extérieur.

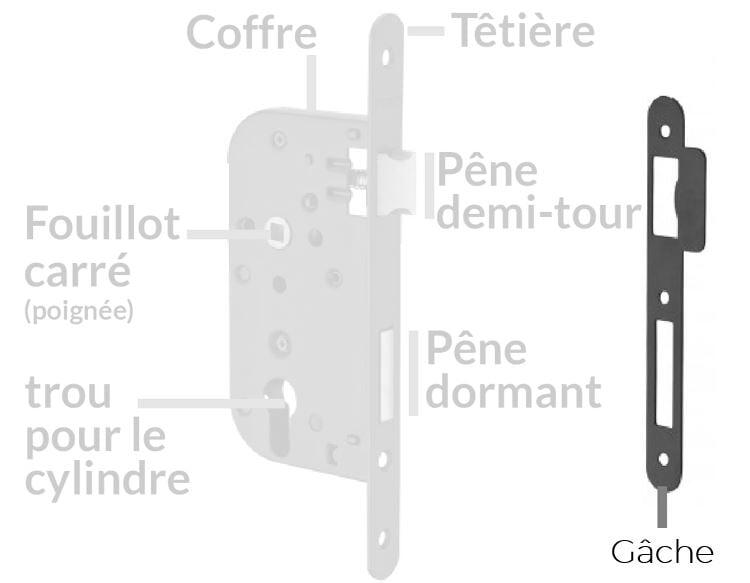

La gâche

La "gâche" est l'organe qui permet à la serrure d'être maintenue dans le montant de porte. Elle est présente quelque soit le type de porte, et elle peut être mécanique, ou électrique. La plupart du temps la gâche est mécanique, et il n'est pas utile de la changer lorsque l'on utilise une "serrure connectée" (béquille) ou un "cylindre connecté".

Application mobile Neop pour recevoir un code par SMS

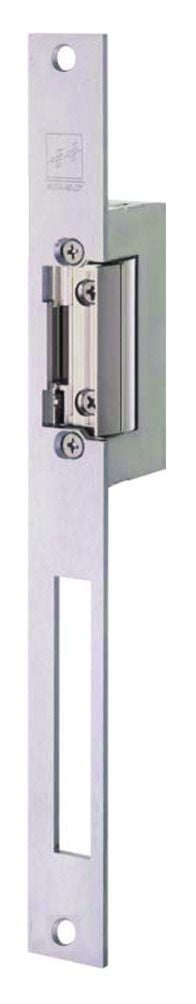

On installe une "gâche électrique" lorsque l'on souhaite piloter l'ouverture de la porte électriquement, avec un câble électrique, relié à l'organe de contrôle électrique que l'on appelle souvent "contrôle d'accès". C'est le cas notamment avec le "Lecteur digicode 4G". La commande entre la gâche et le contrôle d'accès s'appelle un "contact sec". La gâche se positionne toujours en face du pêne demi-tour, et permet donc aux utilisateurs de sortir par la poignée intérieure. En conséquence il est également nécessaire de retirer la poignée extérieure en mettant une "poignée de tirage" fixe. Lorsqu'un accès valide est composé, la gâche se libère, permettant au "pêne demi-tour" de la serrure de sortir de la "gâche", et à la porte de s'ouvrir.


La gâche électrique peut être à "émission" ou à "rupture". Il s'agit de termes désignant la façon de commander la gâche pour la déverrouiller : on la déverrouille soit par "émission" de courant pour ouvrir, donc en alimentant la gâche pour l'ouvrir, soit par "rupture" de courant pour ouvrir, donc en coupant l'alimentation pour ouvrir. Ce qui signifie qu'une gâche à émission ne consommera aucune tension en étant "verrouillée", tandis qu'une gâche à rupture consommera une tension résiduelle en permanence.

Application mobile Neop pour recevoir un code par SMS

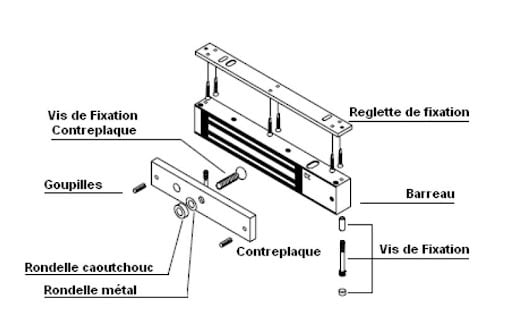

La gâche électrique peut être remplacée par un "électroaimant", aussi appelé par les électriciens "ventouse électromagnétique". C'est un verrouillage qui se place à "cheval" entre la porte et le montant de porte, et qui permet de maintenir la porte fermée grâce à un électroaimant. L'ouverture de la porte se fait en coupant l'alimentation de l'électroaimant par le "contact sec".

Application mobile Neop pour recevoir un code par SMS

Nous espérons que cet article vous aura été utile,
​et vous aura permis de mieux comprendre certains principes.
